Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01 – norma Słowacka STN 920400

Nasze urządzenie idealnie nadaje się do sprawdzania wydajności w przeglądach okresowych hydrantów czy w badaniach odbiorowych wydajności hydrantów wewnętrznych w obiektach przekazywanych do użytkowania.

Urządzenie wyposażone jest w wysokiej klasy dysze pomiarowe o przebadanym i wyznaczonym laboratoryjnie współczynniku K oraz manometr glicerynowy kl. 1,6 dzięki temu pomiar wydajności i ciśnienia w badanym hydrancie wewnętrznym jest precyzyjny i dokładny.

Wartość współczynnika K dyszy pomiarowej jest wyznaczona i obliczona laboratoryjne dla danej konfiguracji urządzenia hydro-check HC-01, co pozwala uzyskać wyniki wydajności i ciśnienia hydrantu wewnętrznego o wysokiej dokładności.

Parametr K dyszy pomiarowej posiada udokumentowaną wartość w postaci dokumentacji wydanej przez wydanej przez LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

Stosowane dysze pomiarowe produkowane są w naszych odlewniach z zachowaniem wysokiej dokładności wymiarów i kształtów. Dysze pomiarowe produkowane przez naszą firmę wytwarzane są zgodnie z normą ISO 2768-1 oraz w klasie tolerancji m.

Urządzenie HC-01 pozwala wykonać pomiar wydajności i ciśnienia hydrantu wewnętrznego w oparciu o normy EN 671-1:2012, 671-3:2002, 671-2:2012 i STN 920400 oraz Ministerstva vnútra Slovenskej republiky z 10. decembra 2004 o zabezpečení stavieb vodou na hasenie požiarov.

Urządzenie Hydro-check HC-01 zostało zarejestrowane w URZĘDZIE PATENTOWYM RP oraz posiada REKOMENDACJE STOWARZYSZENIA POŻARNIKÓW POLSKICH.

Stosowany w urządzeniu manometr posiada udokumentowaną poprawność wyniku w postaci następującej dokumentacji:

– świadectwo wzorcowania manometru PCA/GUM,

– świadectwo sprawdzenia manometru wydane przez producenta urządzenia Hydro-check HC-01.

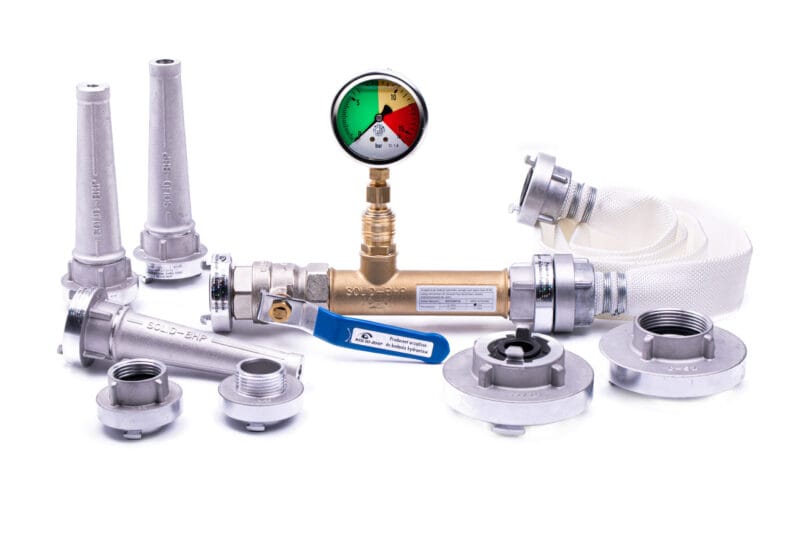

Zawartość opakowania – Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01:

• korpus-kolektor DN25 ze stali odpornej na korozje i ciśnienie 16 bar,
• manometr glicerynowy z rurką Bourdona (fi 63 mm) 0-16 bar, kl. 1,6 – przyłącz dolny ,obudowa ze stali nierdzewnej, konstrukcja EN 837-1 (1 szt.),
• nasada aluminiowa DN25 GW (1 szt.),
• nasada aluminiowa DN 25 GZ ( 1 szt.),
• wąż płasko składany powlekany z zewnątrz, dodatkowo z wzmocniona wkładka osłonowa wewnątrz, kolor pomarańczowy lub biały (brak możliwości wyboru), długość ok. 1,4 m,
• przełączniki 25/52 (1 szt.),
• 4 sztuki – wzorcowane dysze pomiarowe DN8/K22= 0,52 dm³/s DN8 Q=1 dm³/s, DP10 Q= 1,5 dm³/s, DP13 Q= 2,0 dm³/s,
• nasada DN52 GW 1 1/2 cala ( 1 szt.),
• instrukcja obsługi urządzenia,
• karta wydajności dysz pomiarowych,
• deklaracja producenta,
• świadectwo wzorcowania manometru PCA/GUM,
• świadectwo sprawdzenia manometru wydane przez producenta urządzenia Hydro-check HC-01,
• certyfikat autoryzacji,
• opinia techniczna Politechniki Krakowskiej,
• karty badania dysz pomiarowych wydanych przez Politechnikę Krakowską,
• skrzynka na urządzenie.

 Sugerowane akcesoria dodatkowe (płatne dodatkowo):
– świadectwo wzorcowania manometru,

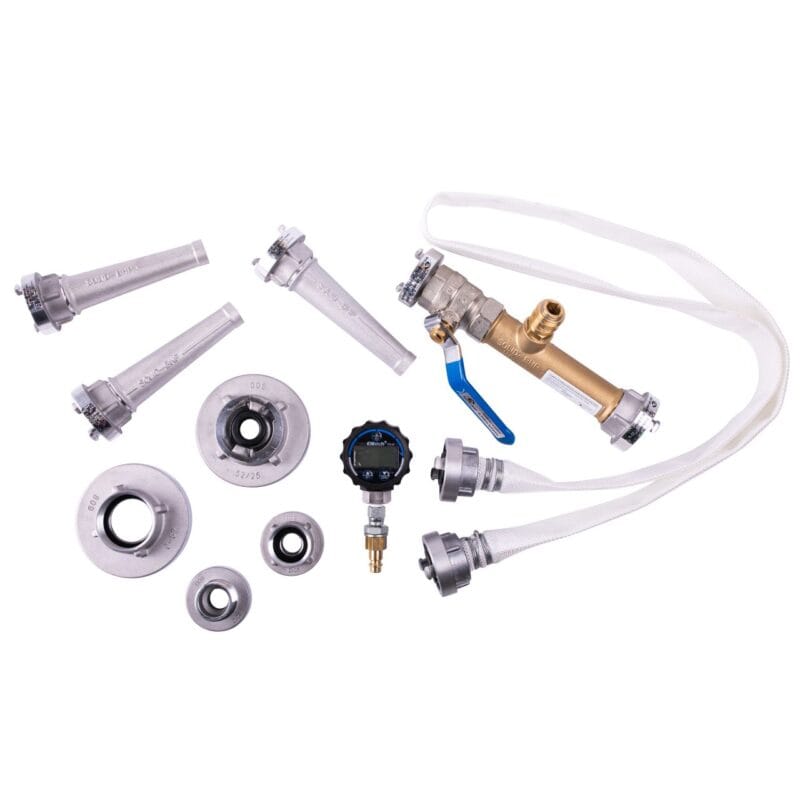

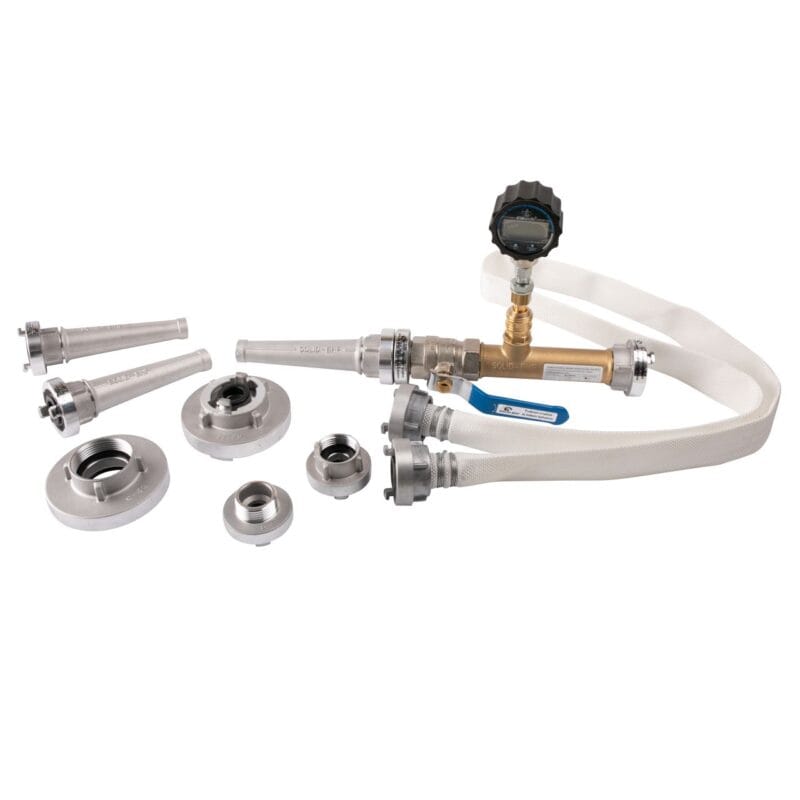

– manometr elektroniczny,
– aplikacja smartSOLID,
– moduł smartSOLID z manometrem bluetooth,
– program komputerowy hydroserwis.

Urządzenie posiada opinie techniczną LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01 objęte jest 36 miesięczną gwarancją Producenta.

Układ pomiarowy HC-01 jest tak skalibrowany, że dla zastosowanych dysz pomiarowych przy ciśnieniu nominalnym 0,2 MPa (2 bary) generuje następujące wydajności Q:

Dysza pomiarowa DN8/K22 : 0,52 dm³/s, K22
Dysza pomiarowa DN8: 1,0 dm³/s, K41
Dysza pomiarowa DN10: 1,5 dm³/s, K64
Dysza pomiarowa DN13: 2,0 dm³/s, K85

Urządzenie HC-01 pozwala wykonać pomiar wydajności i ciśnienia hydrantu wewnętrznego w oparciu o normy EN 671-1:2012, 671-3:2002, 671-2:2012, STN920400 oraz Ministerstva vnútra Slovenskej republiky z 10. decembra 2004 o zabezpečení stavieb vodou na hasenie požiarov.

Na prezentowany sprzęt pomiarowy Hydro-check HC-01 nie jest wymagany certyfikat CNBOP, gdyż jest to urządzenie pomiarowe, a nie podręczny sprzęt gaśniczy.

Podstawa prawna:
1. Ministerstva vnútra Slovenskej republiky z 10. decembra 2004 o zabezpečení stavieb vodou na hasenie požiarov.

W myśl tych przepisów wyroby służące zapewnieniu bezpieczeństwa publicznego lub ochronie życia i zdrowia wprowadzane do użytkowania w jednostkach ochrony przeciwpożarowej (tj. PSP, OSP, inne wymienione w art. 15 ustawy o ochronie przeciwpożarowej z dnia 24 sierpnia 1991 r.2 ) oraz wykorzystywane przez te jednostki do alarmowania o pożarze lub innym zagrożeniu oraz do prowadzenia działań ratowniczych, a także podręczny sprzęt gaśniczy mogą być stosowane wyłącznie po uzyskaniu dopuszczenia do użytkowania.
